Účastnícka prípojka pre službu prístupu do siete internet, Technické parametre ponúkaných účastníckych rozhraní.
1. Úvod
www.oknet.sk, e-mail: info[zavinac]oknet.sk
Predmet
2. Koncový bod siete
- rozhranie podľa normy IEEE 802.3 [1] (Ethernet)
- rozhranie podľa normy IEEE 802.11 [2] (WIFI)
3. Rozhranie IEEE 802.3 (Ethernet)
3.1. Fyzické charakteristiky rozhrania
Koncovým bodom siete je:
- vidlica RJ45 účastníckej prípojnej šnúry kategórie 5 (EN 50173 [3]) , v prípade že nie je inštalovaná účastnícka zásuvka,
- účastnícka zásuvka RJ45, ku ktorej sa pripája kooncové zariadenie pomocou príípojnej šnúry kategórie 5 ukončenej vidlicou RJ45
Pripravenie vývodov pre rozhranie IEEE 802.3
| Vývod | Popis okruhu | okruh |
| 1 | Transmitted data | TD + |
| 2 | Transmitted data | TD - |
| 3 | Received data | RD + |
| 4 | - | - |
| 5 | - | - |
| 6 | Received data | RD - |
| 7 | - | - |
| 8 | - | - |
4. Rozhranie IEEE 802.11 (WiFi)
4.1 Fyzické charakteristiky rozhrania
Rozhranie je rádiové s moduláciou DSSS. Všetky špecifikácie sú publikované v normách IEEE.
| Frekvenčné pásmo | 2,412 – 2,472 GHz |
| Modulácia: | Modulácia 11g: Orthogonal Frequency Division Multiplexing (64QAM, 16QAM, QPSK, BPSK) 11b: Direct Sequence Spread Spectrum (CCK, DQPSK, DBPSK) |
| Prístup k médiu: | CSMA /CA |
| Frekvenčné pásmo | 5.15 - 5.35 GHz 5.47 - 5.725 GHz |
| Modulácia: | Modulácia 11a : Orthogonal Frequency Division Multiplexing (64QAM, 16QAM, QPSK, BPSK) |
| Rýchlosti: | 54, 48, 36, 24, 18, 12, 9, 6 Mbps |
EPON

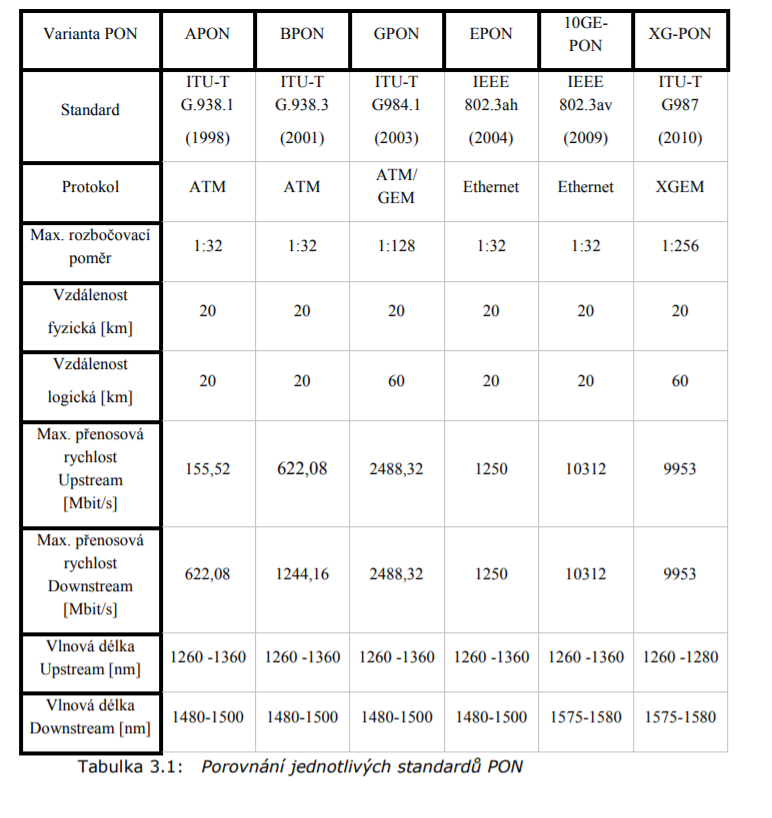

EPON (Ethernet Passive Optical Network) někdy označovaný jako GEPON (G- Gigabit) je standard, který byl specifikován v roce 2004 Institutem pro elektrotechnické a elektronické inženýrství IEEE jako standard IEEE 802.3ah. EPON využívá pro přenos ethernetové rámce a také využívá časového dělení multiplexů TDM. Pracuje pouze v symetrickém provozu s rychlostí 1,25 Gb/s v obou směrech. EPON pracuje na vlnových délkách 1480 -1500 nm v sestupném směru a 1260 - 1360 nm ve vzestupném směru. U EPON standardu je možné připojit až 32 koncových zařízení a dosah této sítě je 20 km
10GE-PON
10GE-PON (10 Gigabit Ethernet Passive Optical Network) navazuje na standard EPON a byl specifikován v roce 2009 institucí IEEE jako standard 802.3av. Kromě symetrického přenosu nám nabízí i asymetrický přenos. Přenosová rychlost u symetrického přenosu Pasivní optické sítě PON 15 je 10,3125 Gb/s v obou směrech a u asymetrického přenosu je přenosová rychlost v sestupném směru 10,3125 Gb/s a ve vzestupném směru 1,244 Gb/s. Standard 10GE-PON jak standard EPON pracuje na stejných vlnových délkách a to 1480 -1500 nm v sestupném směru a 1260 - 1360 nm ve vzestupném směru. Byly zde přidány vlnové délky 1575 – 1580 nm, které využívají vlnový multiplex WDM. U 10GE-PON standardu je možné připojit až 32 koncových zařízení a dosah sítě je 20 km. U asymetrické varianty je výhodou, že není potřeba použít drahé optické zdroje a nasazuje se hlavně tam, kde není potřeba velkých přenosových rychlostí ve zpětném směru. Proto se hodí pro koncové uživatele využívajících služeb IPTV a internetu.
5. Skratky
100BASE-T2 - rozhranie 100Mbit/s siete Ethernet na metalickom vedení
CSMA/CA - Carrier Sense Multiple Access/ Collision Avoidance
DSSS - Direct sequence spread spectrum
IEEE - Institute of Electrical and Electronics Engineers
ITU-T International Telecomunications Union – Telecomunications standardization sector
IEEE Institute of Electrical and Electronics Engineers
IEC International Electrotechnical Commission
ISO Internnational Organization for standardization
SDH Synchronous Digital Hierarchy
STM Synchronous Transport Module
kbps kilobit oer second
Mbps megabit per second
Gbps Gigabit per second
SMF Single Mode Fiber
MMF Multi Mode Fiber
CSMA/CD Carrier Sense Multiple Accse with Collision Detection
6. Odkazy na použité technické dokumenty
[2] Standard IEEE 802.11b,g – 1999, Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) specification: Higer-Speed Physical Layer Extension in the 2.4GHz Band. Supplement to IEEE Standard for Information Technology – Telecomunications and information exchange between systems – Local and metropolitan area networks - Specific requiments of Electrical and Elektornics Enginieers, USA, 2000.
[3] EN 50173:1994 Performance requirements of generic cabling schemes
